Jurnal telescop 30cm-Adrian Sipos-Ludus

Proiectului telescopului cu oglinda de 300mm si focala 1800 a fost demarat in data de 22.11.2009. Blankul discului de 300mm este de provenienta din Germania, acest lucru fiind posibil prin intermediul d-lui Octavian Stanescu, care a si pregenerat curba pentru distanta focala de 1800mm, la strung cu diamant. Sticla este alba, din pyrex de grosime 25mm.

Partea I - Slefuirea si finisarea

Oglinda a fost slefuita 90 minute astfel: primele 20 minute cu praf de slefuit granulatie 220, dupa care pentru accelerarea procesului a urmat cam 1 ora si 10 minute de slefuit cu praf de granulatie 120. Cateva secvente din timpul lucrului pot fi vizionate aici: MOT, TOT.

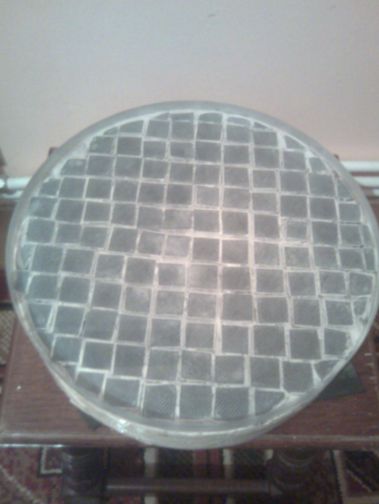

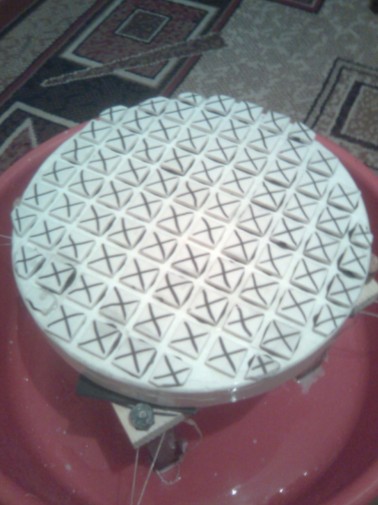

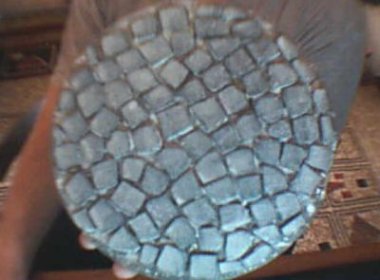

Aspectul uneltei din gips cu patrate de ceramica inainte de slefuire, fiecare patrat avand marcat un "X" pentru a observa contactul dintre acestea si oglinda

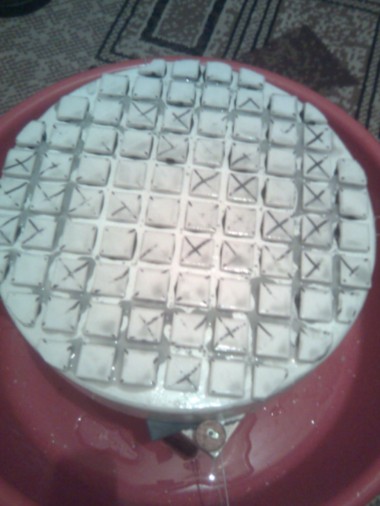

Dupa 20 minute de slefuit cu praf de granulatie 220, unele patrate deja intra destul de bine in contact cu oglinda

23.11.2008 Inca o ora de slefuit insumata din 2 reprize a cate 30 minute. Aspectul slefuirii difera mult fata de aspectul lasat de praful de 120. Slefuirea a fost atat in regim MOT (oglinda deasupra) cat si TOT (unealta deasupra).

24.11.2008 In primele 30 minute de slefuit MOT si TOT cam in masura egala, oglinda nu prezinta imbunatariri substantiale ca si stadium de slefuire, acesta fiind un semn bun, prin urmare daca nici in urmatoarele 30 minute nu prezinta nici o schimbare, voi trece la abraziv de granulatie 400.

25.11.2008 Prima repriza de 30 minute cu praf de granulatie 400. In acest timp am slefuit doar cu unealta deasupra, deoarece aveam usoara impresie ca marginile sunt prea ridicate si am vrut sa remediez acest lucru. Urmatoarele 30 minute au avut loc cu oglinda deasupra, fara probleme, suprafata oglinzii devine din ce in ce mai fina. O a treia repriza de 30 minute spre sfarsitul zilei. Total praf 400: 1.5 ore.

26.11.2008 Oglinda insumeaza pana la aceasta ora 3 ore efective de slefuit cu praf de granulatie 400. 3 reprize a cate 30 minute azi au decurs astfel: prima repriza - 15 minute MOT, 15 minute TOT; a doua repriza - 30 minute MOT; a treia repriza - 30 minute TOT. Aspectul suprafetei oglinzii este uniform si caracteristic granulatiei prafului de 400, iar schimbari nu s-au vazut in ultimele 90 minute de slefuit, semn ca praful de 400 si-a facut datoria, si se poate trece la praf de granulatie de 600. Oricum intentionez sa mai slefuiesc inca cca. 1 ora cu praf de granulatie 400 pt siguranta (sa nu ramana accidente prea mari pentru puterea de slefuit a prafurilor ce urmeaza).

27.11.2008 Exact cum am anticipat, dupa inca o ora de slefuit, praful de 400 disponibil s-a consumat aproape total, insumandu-se 4 ore effective de slefuit cu praf de granulatie 400. Accidentele sunt repartizate uniform, deci se poate trece la abraziv mai fin. Astfel, am inceput o noua repriza de slefuit, cu praf de granulatie 600. Repriza a durat 30 minute, 15 MOT dupa care 15 TOT. Deja se vad diferente considerabile pe fata oglinzii. Se poate spune ca a inceput cu adevarat finisarea oglinzii care deja prezinta aspect fin si reflecta lumina puternica a unui filament la unghiuri mici.

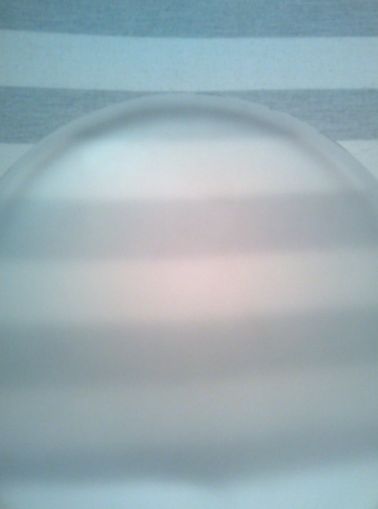

Aspectul oglinzii dupa prima ora de slefuit cu praf de granulatie 600

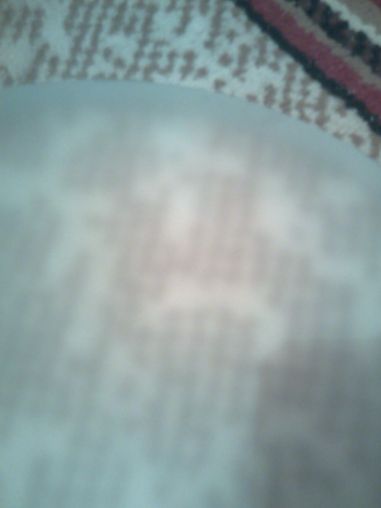

Aspectul oglinzii la sfarsitul celor 4 ore de slefuit cu praf de granulatie 600

28.11.2008 Inca 2 sedinte a cate 30 minute de slefuit cu praf de granulatie 600, impartie in cate 15 minute, alternative MOT/TOT. La sfarsitul acestor 2 sedinte oglinda reflecta deja lumina relative slaba la incidente mici. Oglinda insumeaza asadar 1 ora si 30 minute de slefuit cu praf SiC 600.

30.11.2008 Fiind zi de duminica, doar o sedinta de 30 minute alternand 15/15 minute miscari MOT/TOT. Nu se vad schimbari semnificative pe suprafata oglinzii.

01.12.2008 A aparut o zgarietura foarte frumoasa pe suprafata centrala a oglinzii. Aceasta zgarietura masoara 5 cm lungime, dar din fericire nu e prea lata, fiind posibil ca pana la sfarsitul polizarii sa dispara partial sau chiar total. Azi s-au insumat 2 ore effective de slefuit cu praf de 600, astfel luand sfarsit slefuirea cu aceasta granulatie. Cele 2 ore au fost impartite in cate 2 sedinte de cate 1 ora, astfel: prima sedinta - 15 min MOT, 45 min TOT, a doua sedinta - 30 min TOT, 30 min MOT. La sfarsitul celei de-a doua sedinte zgarietura a deisparut in totalitate, dar a aparut alta, in ciuda parca, rotunda, mult mai mica, la fel de fina, avand aspectul unui cerc incomplet. Sa speram ca slefuitul cu praf de granulatie 800 va decurge cel putin la fel de bine.

02.12.2008 Prima ora terminata cu praf de granuatie 800. Daca diferenta intre praful de 400 si cel de 600 nu s-a simtit in mod deosebit, acum dupa doar o ora de slefuit diferentele sunt enorme, oglinda prezinta luciu deosebit de bun. O explicatie poate consta in faptul ca praful de 600 se poate sa nu fie curat, din aceasta cauza diferentele fata de praful de 400 fiind mai mici fata de diferentele dintre 800 si 600, care sunt mult mai mari. Prima sedinta de 1 ora a fost impartita astfel: 30 min MOT, 30 min TOT. Totul a decurs "smooth" fara nici o zgarietura, dar din pacate inca un patratel marginal da semne de oboseala, mai mult ca sigur fiind necesara inlaturarea acestuia, pentru ca exista riscul aparitiei a noi zgarieturi. Sper sa mai ramana destule patrate pana la sfarsitul celor 5 ore de finisare propuse cu praf de granulatie 800…

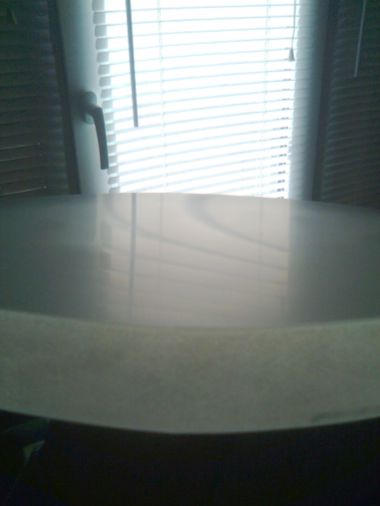

Aspectul oglinzii dupa prima ora de slefuit cu praf de granulatie 800: Au urmat inca 3 reprize a cate 30 minute de finisare: 30 min MOT, 30 min TOT, 30 min MOT; oglinda reflecta imaginea filamentului unui bec de 100W si la incidente de 80 grade, aspectul general fiind foarte lucios, dar privit sub unghi mic la lumina slaba, se vad santurile dintre accidente care inca mai trebuiesc reduse pentru a fi total inlaturate prin polizare.

04.12.2008 Dupa inlaturarea a 3 patrate de ceramica marginale care riscau sa zgarie oglinda, am efectuat inca o repriza de 30 min TOT, cu miscari scurte in speranta ca nu se vor lasa prea tare marginile oglinzii. In final, o ultima repriza de 30 minute in regim MOT care pune capat procesului de finisare. Oglinda are cam acelasi aspect de luciu ca si la 3 ore, prezinta uniformitate la margini si centru, deci e pregatita pentru operatia de polizare.

Partea II - POLISAREA

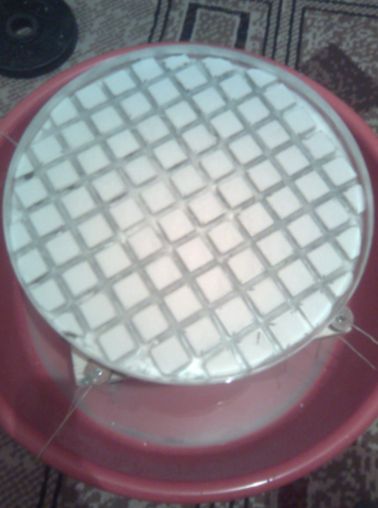

12.12.2008 Dupa turnarea unei noi matrite pentru a realize unealta destianata polisarii, am constatat ca aceasta prezinta multe fisuri interiorare aparute dupa uscare, asa ca am reconditionat unealta folosita la finisare, prin desprinderea patratelor de ceramica, kituirea matritei de gips, lacuirea acesteia si atasarea patratelor de smoala.

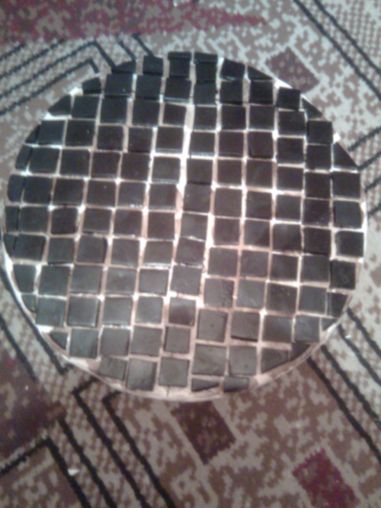

15.12.2008 Prima ora de polisat a decurs bine, dar urmatoarea ora a fost defectuoasa, polisorul agata in cateva locuri si devenea evident ca nu toate patratele intra in contact cu oglinda. Au urmat mai multe presari la cald, urmate de refacerea microcanalelor cu varf ascutit de data asta, deoarece cu plasa de tantari nu au iesit suficient de adanci. Aceste noi microcanale s-au dovedit mult mai practice.

21.12.2008 Dupa cateva ore bune de presare la rece, am trecut la lucru si am efectuat cu succes 1 ora de polisat corecta, fara blocari, in regim MOT 1/3, oglinda alunecand usor pe suprafata polisorului. Oglinda arata bine ca si calitatea polisarii, fiind aproape uniforma, o usoara ceata centrala mai persista de la inceput, dar pare sa dispara uniform. Aceste 2 poze prezinta transparenta oglinzii pana la acest moment:

22.12.2008 Am refacut din nou microcanalele, acestea fiind uzate dupa ora intense de polisare de ieri; dupa 2 ore de presat la rece, polisorul s-a dovedit bun de lucru, polisarea mergand bine. Am insumat 1 ora de lucru impartita in 2 reprize a cate 30 minute, in regim MOT 1/3, doar ultimele 10 minute fiind TOT, cu miscari exterioare de 2-3 cm.

23.12.2008 Prima sedinta de polisat de cca 40 minute, fara notificari importante. Oglinda se poliseaza uniform, devenind tot mai lucioasa. A doua sedinta de lucru, 40 minute poate chiar mai mult, in care oglinda aluneca foarte bine pe polisor. Total ore insumate pana in prezent: in exces de 5.

24.12.2008 Un ajun de Craciun in care harnicia si-a spus cuvantul: o prima sedinta de polisat de 2 ore efective, in care polisorul s-a comportat foarte bine, oglinda insumeaza 7 ore de polisat, care se observa pe suprafata acesteia. O surpriza bine venita consta in faptul ca focala oglinzii a scazut la 1615mm, surpriza de altfel asteptata, deoarece finisarea a inceput cu praf de granulatie 120, doar in regim MOT, fiind de asteptat sa scada focala prin adancirea sagetii.

25.12.2008 Prima sedinta de polisat de 1 ora neintrerupta, urmata de inca o ora cu pauze mici, ambele ore fiind in regim MOT 1/3 maxim. A urmat o pauza in care am efectuat un nou test Foucault. Rezultatul este unul nu prea grav: defect TUE si ridicatura centrala, ambele putand fi remediate. Avand in vedere defectul TUE, am mai lucrat inca o ora in regim TOT 1/4 sau mai putin, cu iesiri in afara oglinzii de cca 2.5 cm in medie. Total ore polisare: 10. Oglinda are aspect lucios, cu gaurele foare mici, care sper ca vor disparea in urmatoarele 10 ore de polizat.

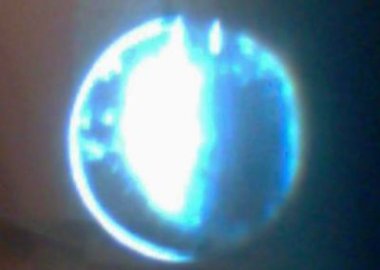

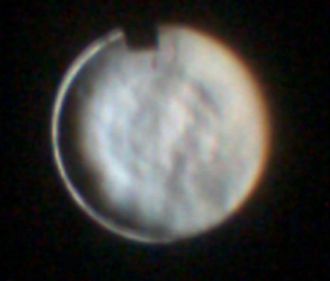

27.12.2008 Inainte de inceperea primei sedinte de lucru, am testat oglinda si se poate observa acelasi effect TUE + ridicatura centrala:

Din cauza neclaritatii imaginii se poate deduce ca oglinda are si defect TDE, dar nu este vorba de asa ceva, nu se observa cu ochiul la test. Azi oglinda a fost polisata 1 ora in regim TOT. Total ore polisare: 11.

28.12.2008 Dupa constructia unei subdiametrale de cca 20cm, prin lipirea bucatelelor de smoala pe o fosta unealta de sticla de 210 cm convexa, am efectuat diverse miscari MOT si TOT, C/C, W, cercuri mici si mari pentru remedierea ridicaturii centrale, precum si 30 min de polisare TOT cu polisorul de 30cm in regim TOT, pentru remedierea defectului de TUE.

La testul Foucault se observa ca inca persista defectele de TUE si ridicatura centrala. In schimb nu prezinta araturi, oglinda fiind aproape uniforma. Au urmat 20 minute de polisare cu oglinda deasupra subdiametralei, cu miscari C/C cu iesire de 3cm, dupa care 30 minute cu polisorul de 30cm, in regim TOT, curse lungi pentru accelerarea corectarii de TUE si eventuala uniformizare a suprafetei. Total ore polisare: peste 12, rotunjit jos la 12.

Aspectul oglinzii dupa prima sedinta de corectare cu subdiametrala

Rezultatul la sfarsitul zilei ...

29.12.2008 Dupa represarea la cald a polisoarelor, am continuat lucrul pentru 30 minute cu subdiametrala micsorata la aprox. 16cm, prin miscari cu oglinda fixata jos, C/C, W si cercuri. Se observa o usoara imbunatatire a oglinzii. Defectul TUE pare putin corectat, iar ridicatura centrala putin scazuta. Au urmat serii de lucru cu subdiametrala, apoi 1 ora neintrerupta cu polisorul de 30cm, MOT 1/3, total insumand 14 ore de polisare. Oglinda are luciu foarte bun, dar inca se mai observa puf extreme de fin la lumina puternica.

01.01.2009 Un inceput de 2009 cu o ora de polisare, in total insumandu-se 15 efective, oglinda avand luciu foarte bun, gropitele existente inca pe suprafata acesteia fiind din ce in ce mai mici.

02.01.2009 In decursul acestei zile am polisat 1 ora (total=16) cu unealta subdiametrala, cu oglinda jos, miscari in W foarte stranse pentru a evita araturile, cu usoare treceri peste margine. La testul Foucault oglinda da semne de imbunatatire.

03.01.2009 O prima sedinta de lucru in acelasi regim, cu polisorul subdiametral, la sfarsitul careia se observa incapatanarea gropitelor minuscule de a parasi suprafata lucioasa a oglinzii.

04.01.2009 Am continuat munca asupra oglinzii folosind unealta subdiametrala pana la insumarea cu rotunjire a 17 ore de polisare effective. Pe suprafata oglinzii se mai pot observa inca gropite, dar fiind oxidul de ceriu pe terminate, polisorul de 30cm fiind serios deteriorat, am decis sa opresc aici polisarea, spre a fi continuata de d-l Octavian Stanescu la Timisoara.

05.01.2009 Oglinda a fost trimisa la Timisoara la d-l Octavian Stanescu, fiind dispus sa duca mai departe prelucrarea oglinzii, inclusiv parabolizare superioara si aluminizare super-enhanced, strat de aluminiu imbunatatit ce reflecta 98% (in loc de 88%) din lumina captata. Am luat decizia de a trimite la parabolizat oglinda datorita faptului ca d-l Stanescu dispune de o experienta mai vasta, conditii mult mai precise de testare optica, iar scopul final este realizarea unui telescop de calitate superioara, renuntand la satisfactia personala de a obtine o parabola nu de foarte buna calitate (mentionez record personal de parabolizare L/4).

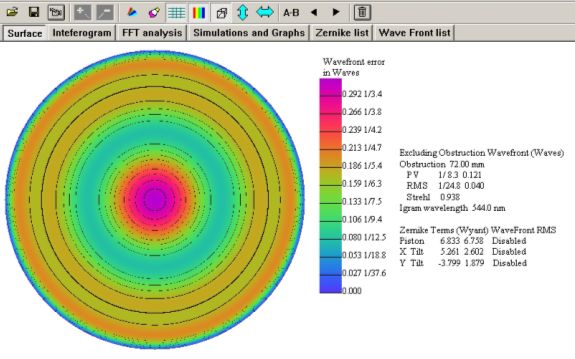

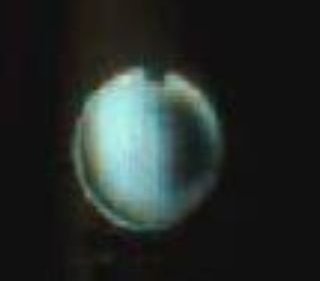

16.01.2008 Vesti bune de la d-l Stanescu, oglinda e complet polisata, avand aspect de parabola de L/8! Urmeaza a fi aluminizata, timp in care am inceput lucrul la partea mecanica. Aspectul oglinzii testata la Timisoara:

Partea III - MECANICA

Sfarsitul lunii ianuarie vine odata cu o oglinda de 30cm cu aspect de Lambda/8 si strat de aluminiu super-enhanced. In continuarea jurnalului data calendaristica a fiecarui eveniment nu va mai fi mentionata din cauza lipsei de timp pentru actualizarea jurnalului (daca se mai poate defini ca jurnal). Pentru constructia propriu-zisa a telescopului, am apelat din nou la bunul meu prieten Oltean Simion, consatean si om de intelegere, care m-a ajutat foarte mult la constructia mecanica a acestui telescop, si care, de altfel a avut influenta cruciala si in terminarea proiectului anterior, telescopul de 210/1683 care inca e bun de observatii. Astfel, voi incepe descrierea pe ansamble a intregului telescop:
Bariletul - a fost construit din teava de otel, 30x15mm. Acesta are forma triunghiulara, prinderea de tub s-a realizat prin sudarea a 3 piulite extra-lungi de filet 5mm, respective sudarea a 3 cleme de marginea de jos a tubului pentru prinderea suruburilor. Sprijinirea oglinzii de barilet s-a facut prin 3 triunghiuri de placaj, fiecare cu 3 puncte de prindere a oglinzii, in total 9 puncte de sprijin pentru oglinda.

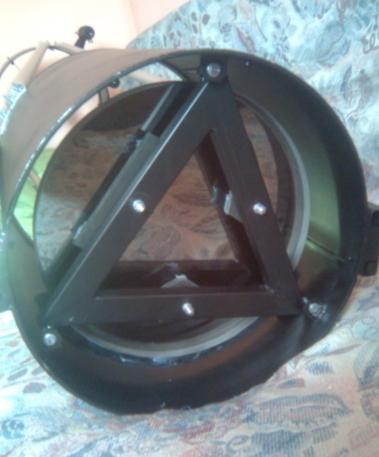

Aspectul triunghiular al bariletului pe care se observa partial triunghiurile care sprijina oglinda

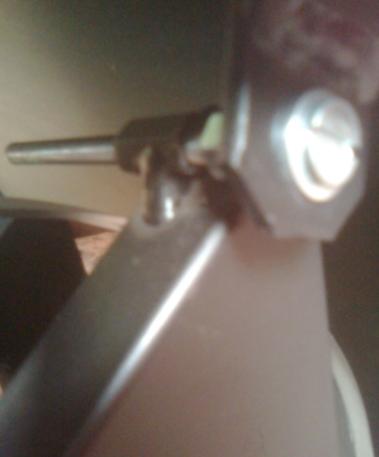

Colimarea primarei se face din cele 3 suruburi, foarte usor, sistemul fiind de asemenea stabil la miscari.

Tubul - este de configuratie tip TRUSS, adica 2 sectiuni de tub unite cu 6 bare de aluminiu. Sectiunile de tub au urmatoarele dimensiuni: sectiunea 1, in care se monteaza primara, are diametru de 36cm si lungime 40cm; sectiunea 2, in care se adapteaza secundara, focuserul si luneta cautatoare, are diametru 36cm si lungime 20cm. Ambele sectiuni de tub sunt din tabla zincata de grosime 1mm, fiind rigidizate prin atasarea la fiecare margine a cate un inel interior de platbanda de 25x3mm. Astfel au rezultat componente pentru tub destul de usoare si rezistente.

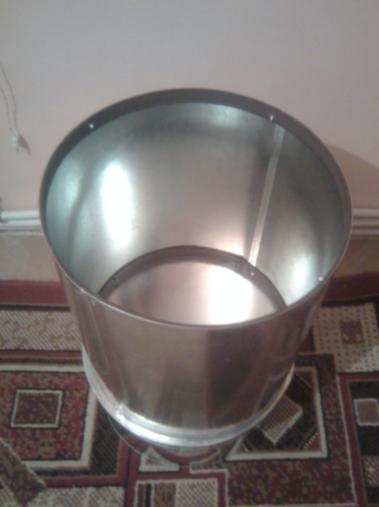

Sectiunile de tub ranforsate cu platbanda ...

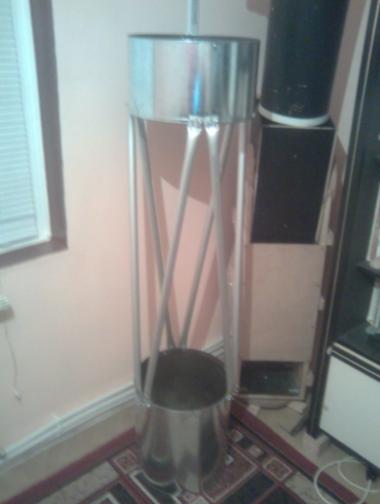

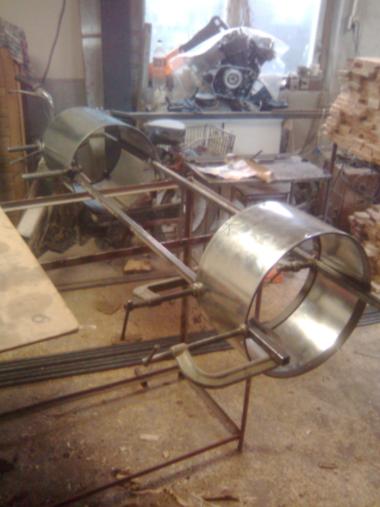

Inainte de atasarea tevilor sectiunile au fost precis aliniate pe masa de lucru

Tevile de aluminiu folosite la structura tubului au dimensiunile: lungime 1m, grosime 25mm. Acestea, in numar de 6, unesc sectiunile de tub prin sistem de prindere in "V".

Tubului, (odata fiind complet, inclusiv vopsire interioara si exterioara cu vopsea neagra mata) i s-au atasat 2 discuri din textolit, de diametru 10 cm si grosime 15mm, prinse fiecare de cate un cadru de teava patratica de 20x20mm, sudate lateral de tub. Montura - dupa cum se intelege din componentele telescopului, este deocamdata simpla, pe 2 axe, ulterior fiind in plan realizarea unei platforme ecuatoriale. Astfel, baza pe care se va roti telescopul este realizata din 2 discuri identice de diametru 50cm si grosime 20mm din PAL melaminat negru, iar alunecarea se face pe 5 elemente, din teflon alb, unul central la imbinare si 4 exterioare.

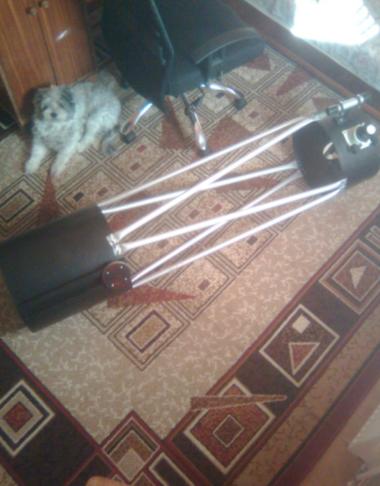

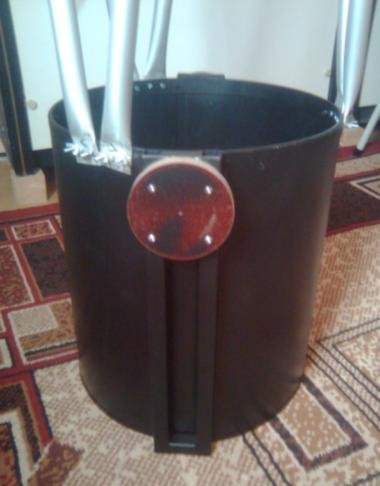

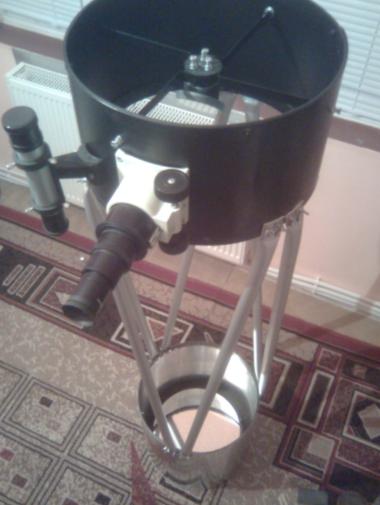

Sistemul ce asigura miscarea verticala a tubului	Aspectul general al tubului complet

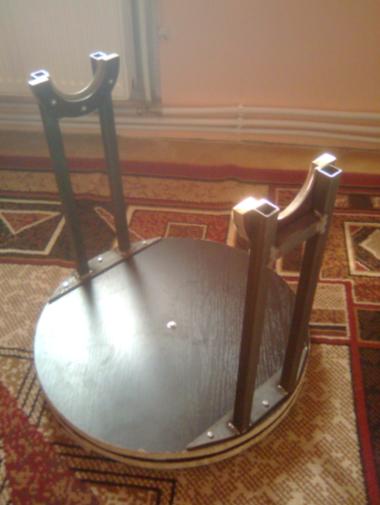

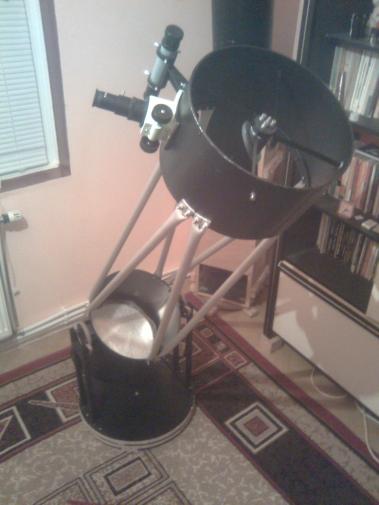

Montura terminata, cu structura de sustinere dreptunghiulara din teava patratica de 20x20mm si suprafete de contact din textolit	Telescopul pregatit pentru "first light" ...

Aici se incheie jurnalul constructiei telescopului de 30 cm, de la blank la parte mecanica si telescop operational. Telescopul a vazut "lumina stelelor" in aceeasi zi cu terminarea partii mecanice, mai precis montura, data de 6 februarie 2009 marcand astfel un inceput de an astronomic promitator in judetul Mures. Acest telescop este succesul reunit al mai multor persoane, lucru ce il face mai bun, mai practic si mai aspectuos. Astfel, doresc sa adresez multumiri speciale urmatoarelor persoane: Stanescu Octavian (Timisoara) - partea optica; Marc Florin (Tg. Mures) - suport teoretic, practic, asistenta continua; Oltean Simion (Ludus) - partea mecanica, inclusiv solutii practice la probleme delicate.

Sipos Adrian - 07.02.2009
